Технические характеристики

Название

Значение

Ед. изм.

Ширина захвата

9,1

м

Рабочая скорость

до 12

км/ч

Транспортная скорость

до 20

км/ч

Производительность

до 9

га/ч

Высота среза

70…200

мм

Ширина платформы

1140

мм

Ширина выбросного окна

1295

мм

Кол-во двойных ходов ножа

515

дв.х/мин

Частота вращения мотовила

17…50

об.мин.

Масса

2297, 2272, 2240

кг

Тип привода

МПН по типу Schumacher

Агрегатируется

Комбайны: типа СК-5М «Нива»,

«Нива-Эффект», «Енисей», Енисей-950», «GOMSELMASH-812», «Эссиль-740»

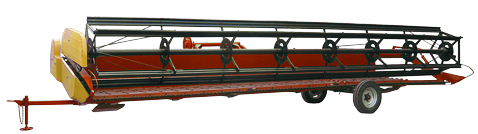

Оснащение ЖНВ-9,1

Мотовило

пятилопастное, шпренгельное, планчатое

Привод мотовила

ременной, не требующий установки дополнительного узла — предохранительной муфты, применение указанного привода обусловлено использованием жатки на полях с низкорослым хлебостоем

Привод ножа

МПН по типу Schumacher с вертикальным расположением шкива исключает использование перекрестных ременных передач и, как следствие, увеличивает ресурс работы приводного ремня

Брус ножа

профильная цельнотянутая труба 80х40х4 и уголок цельнотянутый 50*50*5, обеспечивающие прямолинейность переднего бруса в горизонтальной и вертикальной плоскости

Платформа

металлическая конструкция, выполненная из высококачественного профиля, ширина которой позволяет разместить пять лент транспортера в одном направлении, что также исключает потери колосом за жаткой при уборке высокорослых культур

Прижим ножа

регулируемый, позволяющий просто и с высокой точностью выдержать зазор между сегментом и противорежущей пластиной, необходимый для качественного среза культур

Наклонный корпус

рамный узел, на котором установлены два блока из восьми пружин, обеспечивающие копирование рельефа поля жаткой в поперечной и продольной плоскостях

Гидросистема

рукава высокого давления, использование которых позволяет увеличить надежность и срок службы гидравлики, а также упростить техническое обслуживание магистралей

Транспортное устройство

выдвижное дышло и пара колес на оси для перемещения жатки по дорогам общего назначения
